Cyclotron

Annexe II : Création d'un champ magnétique

Rappels

On parlera d'interactions magnétiques et électromagnétiques.

Des interactions électromagnétiques se manifestent entre :

• des aimants
• un aimant et un conducteur parcouru par un courant
• des conducteurs parcourus par des courants

Des bobines parcourues par des courants de sens contraires s'attirent. Des bobines parcourues par des courants de même sens se repoussent.

Le champ magnétique

Un aimant agit à distance sur un autre aimant : il modifie les propriétés de l'espace qui l'environne. Nous dirons que l'espace environnant un aimant ou une bobine parcourue par un courant est le siège d'un champ magnétique.

Conséquence : en tout point P de l'espace environnant l'aimant, le champ magnétique produit des actions mécaniques sur une aiguille aimantée par exemple.

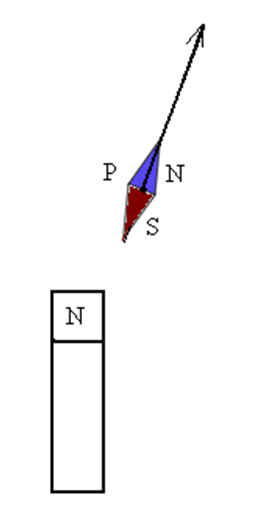

Figure 18 : Champ mangnétique en un point P de l'espace environnant un aimant.

• Le point d'application est le point P
• La direction est celle de l'aiguille aimantée placée en P
• Le sens est celui de S vers N de l'aiguille aimantée placée au point considéré.

Lignes de champ magnétique (spectre magnétique)

Premier cas : Le cas de l'aimant	Deuxième cas : Le cas de la bobine de Helmholtz
Figure 19 : Visualisation des lignes de champ par un matériau ferromagnétique : de la limaille de fer	Figure 20 : Schéma des bobines de Helmholtz
	Figure 21 : visualisation du champ magnétique

Champ magnétique et courant électrique :

• Uniforme entre les deux bobines
• Proportionnelle à l'intensité du courant
• Proportionnelle au nombre n de spires par unité de longueur (n = N/L avec N le nombre total de spire et L la longueur de la bobine).
